Наиболее надежными являются клиновые врезные шпонки прямоугольного поперечного сечения. Такие шпонки ставят на валах коробок скоростей станков, автомашин и т. д., где соединяемые детали (шестерни, кулачковые муфты) требуется перемещать относительно оси вала, на котором они насажены (рис. 47). Широко применяется также плоская шпонка на лыске, зачищенной на поверхности вала (рис.

47-II). Фрикционные клиновые шпонки (рис. 47-III) наиболее подходят для пустотелых валов, где прорезание паза в валу сильно уменьшило бы прочность соединения.

Круглые шпонки (рис. 47-IV) — они могут быть и резьбовыми — часто ставят для крепления шестерни или другой детали, расположенной вровень с торцом вала. Изготовить и смонтировать такую шпонку очень просто: шестерню нужно установить на место, а с торца, параллельно осям соединяемых деталей, просверлить отверстие между валом и шестерней на необходимую глубину.

В отверстие вбить гладкий стержень или нарезать резьбу и ввернуть винт, который и станет шпонкой.

В тех случаях, когда соединяемые детали приходится перемещать очень часто или требуется более надежное соединение, например в коробке скоростей автомобиля, применяют многошпоночные или шлицевые валы.

Болтовые соединения

Наиболее надежными являются клиновые

Разъемное соединение деталей при помощи винтовой нарезки имеет в машиностроении наибольшее распространение. Такое соединение является наиболее надежным и простым, кроме того, оно позволяет производить точную установку деталей и любую степень затяжки (напряженности) соединения. Винты применяются не только как крепежные детали для соединения деталей машин, но и как часть кинематической пары для передачи и преобразования движения (например: 1) грузовые винты — домкраты; 2) ходовые винты, обычно преобразующие вращательное движение в поступательное; 3) передаточные винты-червяки, которые преобразуют одно вращательное движение в другое — в редукторах).

Различают три главных вида скрепляющих болтов:

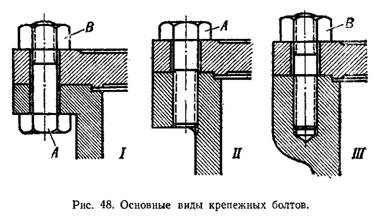

1. Нормальный болт с головкой А и гайкой В (рис. 48-I);

2. Глухарь с головкой А, но без гайки, завинчиваемый своим телом в одну из соединяемых деталей (рис. 48-II) и 3. Шпильку (штифт), также завинчиваемую в одну из соединяемых деталей, но имеющую на другом конце нарезку и гайку В (рис. 48-III). К скрепляющим болтам относятся и фундаментные болты, с помощью которых станки, двигатели и прочие машины крепят к полу или стенам.
