Оси служат для поддержания вращающихся на них или вместе с ними различных деталей машин (например, передняя ось велосипеда и ось железнодорожного вагона).

Валы не только поддерживают детали, вращающиеся вместе с ними, но и передают движение при помощи этих деталей другим деталям. Например: вал привода коробки скоростей токарного станка, несущий на себе шестерни, передает с их помощью вращение мотора шпинделю. Валы, как и оси, могут быть сплошными или полыми.

Та часть вала, которая опирается на опору, когда нагрузка направлена перпендикулярно его оси, называется цапфой, а та часть вала, которой он опирается на опору, когда нагрузка направлена вдоль его оси, называется пятой.

Опоры валов и осей, в которых помещаются цапфы, называются подшипниками, а те, в которых располагаются пяты, называются подпятниками.

Детали, при помощи которых соединяют концы разных валов, называются муфтами.

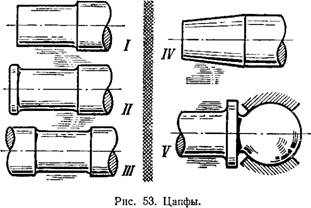

Цапфы. Если цапфа (рис. 53) расположена на конце вала, ее называют концевой (I, IV, V), если посредине- называют шейкой (II-III).

Цилиндрическая поверхность цапфы и ее торцовая, прилегающая к опоре поверхность должны быть очень тщательно отшлифованы. Переход от поверхности вала к поверхности цапфы должен быть плавным, тщательно закругленным. Прямой или острый угол в месте перехода значительно ослабит прочность вала.
