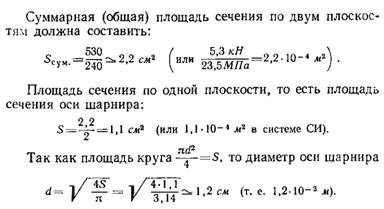

Такой диаметр оси шарнира обеспечивает ему необходимую прочность, но, учитывая, что качели строят на открытом воздухе, металл подвергается действию атмосферных осадков и ржавеет, а кроме того, ось нередко будут забывать смазывать, и она постепенно будет истираться, принимаем с запасом/

Этот диаметр оси обеспечит ее прочность на перерезывание (сдвиг). Передача нагрузки на ось шарнира происходит путем нажатия на него стенок отверстия проушины шарнира, поэтому необходимо произвести проверку шарнира еще и на смятие. Поверхность отверстия проушины, работающей на смятие, принимаем равной произведению диаметра оси на толщину проушины. Примем толщину проушины равной диаметру оси, тогда «сминаемая» поверхность/

Допускаемое напряжение смятия обычно принимают в два раза больше допускаемого напряжения на разрыв, что в нашем случае составит/

Так как фактическое напряжение смятия в шарнире равно и значительно меньше допускаемого, то опасности разрушения шарнира от смятия поверхности оси и стенок проушины нет.
