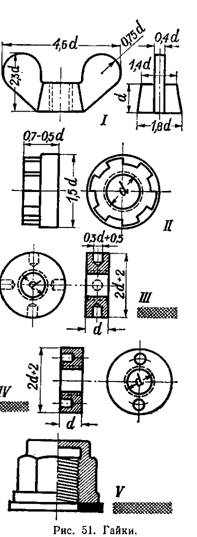

Гайки, предназначенные для крепления деталей, в зависимости от назначения имеют различную форму: гайка— «барашек» (рис. 51-I) применяется там, где не требуется сильное затягивание (например, в слесарной ножовке). Для предупреждения просачивания пара или жидкости ставят глухую гайку (рис.51-V) с мелкой нарезкой и прокладкой из кожи и резины. На рис. 53-II показана корончатая гайка, а на рис.53-III и 53-IV-круглые гайки с отверстиями под радиусный и торцовый ключи.

Обычный гаечный ключ применяется для гаек, имеющих стандартные 6, а также 4 и 2 грани.

Шайбы обычно бывают круглыми, но применяются и квадратные. Шайбу подкладывают под гайку, а иногда и под головку болта.

Без шайбы нельзя обходиться в следующих случаях: 1. Когда одна из соединяемых деталей сделана из мягкого материала — дерева, кожи, резины; 2. Когда поверхность прилегания соединяемой детали фигурная или наклонная к оси болта; 3. Когда отверстие для болта значительно больше его диаметра.

Гайки, предназначенные для крепления

В процессе работы из-за деформации и вибрации часто происходит постепенное ослабление болтового соединения, и соединенные детали могут в конце концов даже отойти друг от друга. Поэтому в машинах и механизмах большое значение имеют гаечные замки, назначение которых — воспрепятствовать ослаблению болтового соединения.
