Примечание. Только не следует посылать эту заявку в Комитет, так как на весы журналом «Юный техник» уже выдано авторское свидетельство.

Изобретатель всегда создает что-то новое, иногда до этого никем нигде не виденное, и потому, естественно, первоначальные технические данные изобретения и его внешний вид и внутреннее устройство далеко не всегда сразу получаются в наилучшем из всех возможных сочетаний. Но проходит время, и люди, которые пользуются этим изобретением, начинают обращать внимание на его недостатки, стараются устранить их, изменяя форму изделия, его размеры, расположение отдельных деталей и т. д., то есть улучшать конструкцию.

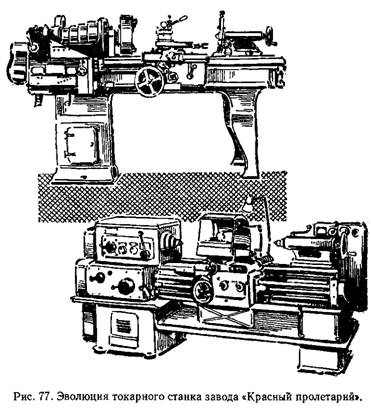

Так, например, эволюцию (постепенное развитие) токарного металлорежущего станка наглядно демонстрируют модели завода «Красный пролетарий» (рис. 77). На станках выпуска 1923 года (модель ТН-15) виден ступенчатый шкив плоскоременной передачи, сплошной шпиндель, механизм подачи со сменными зубчатыми колесами и небольшой коробкой передач, стружка летит во все стороны.

Примечание. Только не следует

Примечание. Только не следует

Станки модели (IK-62) конструкция середины 50-х годов) имеют пустотелый шпиндель, закрытую коробку скоростей с зубчатой передачей, коробку подач, на которой простым поворотом ручки можно установить любую из нескольких десятков скоростей для нарезания различных резьб, ускоренное механическое перемещение суппорта нажатием кнопки на суппорте при его холостом ходе, пусковой валик, дающий возможность рабочему включать, выключать и реверсировать вращение шпинделя непосредственно с суппорта, жидкостное охлаждение инструмента и его ограждение, препятствующее разбрасыванию стружки и разбрызгиванию охлаждающей жидкости, клиноременная передача.

Таким образом, станок усовершенствованной модели удобнее, мощнее, а главное, гораздо безопаснее и производительнее.
