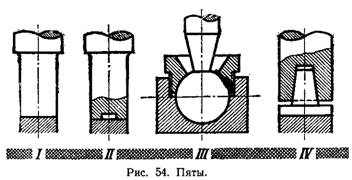

Пяты (рис. 54) — это те части вала, которыми он опирается на подпятники. Пяты бывают плоские (I), кольцевые (II), шаровые (III), вставные (IV) и гребенчатые (для очень больших усилий).

В кольцевой пяте выточку можно использовать для подвода масла. Шаровая пята применяется в тех случаях, когда она должна допускать отклонение вала на некоторый угол. Вставная пята при повреждении ее рабочей поверхности может быть заменена новой без замены всего вала.

Подпятники служат опорами для валов, препятствуя их смещению от усилий, действующих вдоль оси. Поверхность подпятника скольжения должна соответствовать форме поверхности пяты.

В тех случаях, когда осевое давление невелико, например вдоль оси шпинделя токарного станка по дереву, вместо подпятников можно надевать на вал установочные буртики или кольца. Установочный буртик надевают в горячем состоянии, а установочные стопорные кольца являются съемными. Кольцо (рис. 55) устанавливают на валу в нужном месте во время предварительной сборки и сверлят в нем перпендикулярно оси вала два отверстия так, чтобы сверло прошло насквозь через кольцо и на несколько миллиметров вошло в тело вала. Оси отверстий должны быть расположены под углом в 90-135° друг к другу. После сверления кольцо снимают, в отверстиях нарезают резьбу, очень аккуратно зачищают заусенцы и прилегающую сторону кольца.

Затем производят окончательную сборку, закрепляя кольцо стопорными винтами. Удерживающий конец винта должен иметь ту же форму, что и отверстие под него в теле вала. Головки винтов обязательно должны быть для безопасности утоплены в теле кольца.
