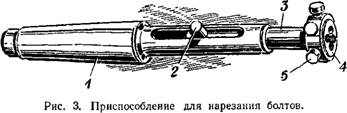

В школах нередко приходится нарезать много болтов. Вручную это малопроизводительный труд, его следует механизировать с помощью приспособления, устанавливаемого на токарном станке. Приспособление (рис. 3) состоит из корпуса, ползуна (с плашкодержателем) и подвижного упора. Корпус представляет собой цилиндрический стержень, оканчивающийся коническим хвостовиком (хвостовик подгоняется по конусному отверстию пиноли задней бабки токарного станка).

В цилиндрической части корпуса вдоль оси просверливают и чисто растачивают отверстие. Приспособление вставляют хвостовиком в конусное отверстие пиноли задней бабки и закрепляют плашку в держателе ползуна. Для того чтобы нарезать болт, заднюю бабку продвигают к обточенной заготовке и закрепляют.

Затем, вращая рукоятку задней бабки, подают пиноль вперед, пока плашка не врежется в заготовку, после чего включают станок на скорости 20-30 оборотов в минуту. Ползун движется вперед и нарезает резьбу. Затем дают обратный ход станку, ползун отходит назад и сходит с нарезанного болта.

Остается отвести пиноль бабки и отрезать болт.

Задание №6. Сделать рабочий чертеж приспособления для нарезания болтов на токарном станке.

Технические условия:

1. Хвостовик с конусом Морзе № 3 №=23,8 мм; d2= 18,6 мм; 1 = 93,5 мм).

2. Максимальная длина нарезаемого болта 100 мм.

3. Плашкодержатель для плашек М10 (D=30-0,1; L=11±0,1).
