Однако величина деформаций, а следовательно, и внутренних напряжений зависит не только от величины изгибающего момента, но также от размеров и формы поперечного сечения балки и направления действия силы. Эти факторы (размеры и форма поперечного сечения) определяют способность балки сопротивляться действию изгибающих сил и называются моментом сопротивления. Он измеряется в см3 и обозначается обычно буквой W.

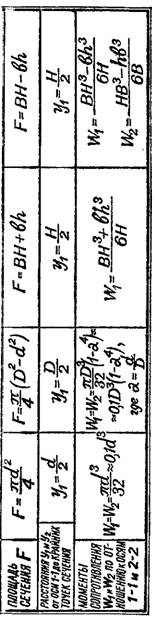

Формулы для определения моментов сопротивления некоторых простейших фигур приведены в таблице № 2.

Оказывается, если доску, которая так угрожающе прогибается под ногами человека, переходящего канаву, положить на ребро, то момент ее сопротивления резко возрастет, способность сопротивляться действию изгибающего момента увеличится, а деформация уменьшится и переход по той же самой доске станет безопасным.

В технике, и особенно в строительстве, балки применяются очень широко. Поэтому для них инженеры разработали такие формы сечений, которые позволяют при наименьшем расходе материала получить балки с наибольшим моментом сопротивления.

Металлургическая промышленность выпускает для народного хозяйства готовые балки из стали различной формы и размера (см. рис. 27). Моменты сопротивления для них приводятся в справочниках.
