Величина момента сопротивления фигуры определяется относительно оси симметрии. Так, для прямоугольного сечения со сторонами 6 и 12 см (рис. 23) момент сопротивления

Формулы для расчета балок с различной нагрузкой приведены в таблице 1.

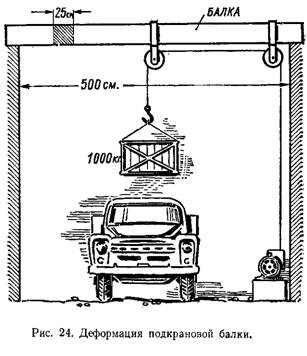

Пример 1. Строители грузили мусор на автомобиль-самосвал вручную. Юные техники подшефной школы взялись механизировать эту малопроизводительную работу, применив лебедку с электромотором грузоподъемностью в одну тонну (рис. 24). Блок подвесили на деревянный (сосновый) брус, опорами для которого стали стены двух соседних зданий.

Ящик для мусора установили на землю под блоком. После заполнения мусором ящик поднимали; под него подъезжал самосвал, ящик опускали в кузов, потом подцепляли за днище и опрокидывали. Такая несложная механизация значительно облегчила труд строителей и позволила сократить простои машины под погрузкой в несколько десятков раз.

Проверим расчеты юных техников, проведенные ими для деревянной балки.
