Замки особенно необходимы на быстро-движущихся частях машины, где ослабление гайки вследствие неизбежных ударов наиболее вероятно, а обнаружить это ослабление на ходу машины невозможно.

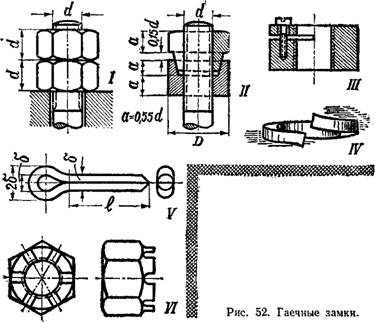

Замков придумано очень много. Одни из них основаны на увеличении трения, другие задерживают гайку при помощи добавочных деталей. К первым (рис. 52) относятся: контргайка (I), гайка Палиссера (II)-конусная с разрезом, разрезная гайка с шурупом (III), разрезная шайба — шайба Гровера (IV). Из вторых наибольшее распространение имеют разводные шплинты (V) и корончатые гайки (VI). Разводные шплинты и лежачие замки гораздо надежнее.

Они удерживают гайку в определенном положении нажатием твердых частей.

Шплинт изготавливается из сложенной вдвое стальной проволоки полукруглого сечения. Для него сверлится отверстие, а затем концы шплинта, выступающие наружу, разводятся в стороны. Отверстие может быть просверлено либо только в теле болта или же через гайку и болт.

Иногда ставится корончатая гайка (4) с прорезями для шплинта в добавочной кольцевой части.

Когда необходимо закрепить гайку, а никаких замков нет, то можно поступить так: поставить на резьбу винта у торца гайки керн или бородок и ударить молотком. Образуется вмятина, которая и будет препятствовать самоотвинчиванию гайки. А когда потребуется снять гайку, то замятое место придется запилить.
