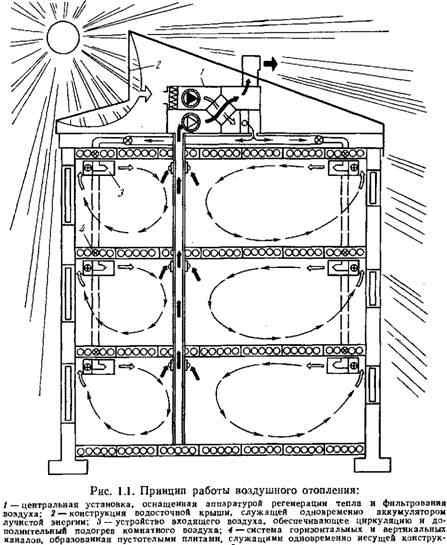

На южной стороне крыши установлен аккумулятор солнечной энергии. Солнце нагревает наружную часть аккумулятора, выполненную из черной профилированной жести. Позади нее имеется воздушная щель, а над чердаком — негорючая строительная плита. Воздух направляется по обоим торцам аккумулятора в центральное вентиляционное устройство, откуда он -нагнетается через каналы входного воздуха в квартиры. От аккумулятора также поступает тепло в нижнее помещение крыши и при этом снижаются потери над верхним перекрытием. В солнечные морозные дни температура чердака может быть даже на 5°С выше по сравнению с наружной температурой.

Примерно 70% поверхности окон целесообразно ориентировать на южную сторону, а около 30%-на северную. Общая поверхность окон должна составлять около 20% от площади пола здания. Солнечная радиация проникает через окна в довольно большом количестве. Одна часть этой энергии связывается конструкциями, а другая утилизируется устройствами теплорегенерации. Целесообразно также утилизировать тепло, формирующееся в здании, которое выделяется, например, от освещения, приготовления пищи, от людей таким образом, чтобы излишнее тепло вместе с удаляемым воздухом использовалось для подогрева приточного воздуха.

На южной стороне крыши установлен

Малоэтажные здания. Система включает теплогенератор, подающий и обратный вертикальный воздуховоды, подающий переходный и обратный горизонтальные каналы в многопустотные плиты перекрытия (рис. 1.2).
