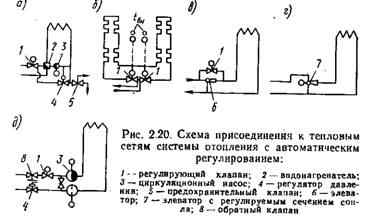

По схеме (рис. 2.20, в) устанавливается элеватор с уменьшенным диаметром сопла, рассчитанным на пропуск минимального расхода сетевой воды, достаточного для создания нужной (циркуляции в системе отопления при сокращенном расходе тепла в ней. Дополнительный расход сетевой воды пропускается по обводной линии, на которой установлен регулирующий клапан. По второму способу (рис. 2.20, г) элеватор снабжается регулировочной иглой, которая, двигаясь внутри сопла, меняет расход сетевой во!ды.

Схема с насосным смешением, требующая минимальных перепадов давлений на тепловых вводах, изображена на рис. 2.20, д. При этом в зависимости от условий присоединения насос может быть установлен на обратном или подающем трубопроводе, либо на перемычке между ними. Предпочтительнее первые два способа установки.

При присоединении систем отопления к тепловым сетям через элеватор следует применять смешанную схему установки водонагревателей. При пофасадном регулировании допустимо присоединение систем отопления обоих фасадов к одному общему насосу.

На рис. 2.21 показано присоединение системы отопления по зависимой схеме со смесительным насосом (левый фасад) и по независимой схеме через теплообменник (правый фасад). На подающих трубопроводах сетевой воды размещены клапаны К-1 и К-2, с помощью которых изменяется температура теплоносителя, циркулирующего в системе отопления. На обратных трубопроводах местной системы установлены клапаны К-3 и К-4, изменяющие расход воды в ней.
