Стена водонаполненная. Имеет наиболее высокую теплоемкость по сравнению с другими материалами, поэтому целесообразно ее использование в качестве теплоаккумулирующей среды.

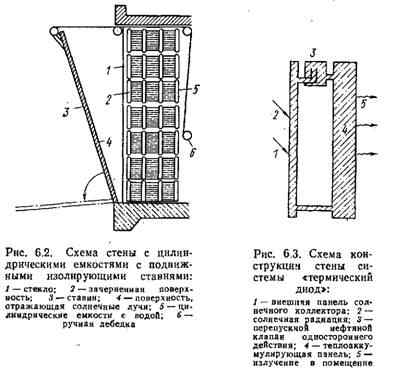

Для сохранения одинакового количества теплоты воды потребуется в 4 раза меньше по сравнению с бетоном. На практике широко применяются рифленые трубы, образующие цилиндры высотой 4,2 м, бочки, установленные на прямоугольной стальной раме, вертикальные контейнеры, покрытые пластиком. Между водными контейнерами оставляют промежутки в плоскости стены, пропускающие солнечный свет и теплоту в помещения. Пример стены с цилиндрическими емкостями приведен на рис. 6.2 (зарубежный опыт).

Стена водонаполненная. Имеет наиболее

Термический диод (США) является вариантом водонаполненной стены, состоит из двух контейнеров с водой, разделенных слоем теплоизоляции (рис. 6.3) и сообщенных друг с другом трубчатым каналом вверху и внизу. Термодиод образует стеновую панель шириной 9000 мм, высотой 24 ООО мм аналогично гелиоприемнику обычного плоского солнечного коллектора. Панель может быть покрыта одинарным или двойным остеклением. Вода в наружной панели, нагреваясь за счет солнечной радиации, поднимается вверх и проходит во внутренний контейнер через верхний сообщающий их канал. Выход более холодной воды из внутреннего контейнера толщиной 250 мм осуществляется через нижний соединительный канал.
