Теплогенератор размещают на кухне или в топочном помещении. При наличии централизованного газоснабжения можно использовать газовый теплогенератор АМГБ-10, в случае его отсутствия — теплогенератор на твердом топливе.

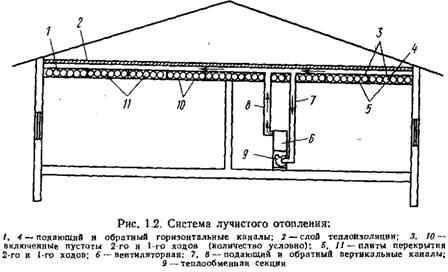

В качестве вертикальных воздуховодов могут быть использованы каналы вентиляционной стеновой панели. Горизонтальные каналы изготавливают из бетонных или керамических труб с продольной щелью или коробов и устанавливают на плитах перекрытия таким образом, чтобы образуемая каналами полость сообщалась с вертикальными отверстиями в плитах. Площадь сечения каналов должна в 5 раз превышать суммарную площадь вертикальных отверстий.

Теплогенератор размещают на кухне

Пустоты плит перекрытия включают в двухходовой замкнутый контур так, чтобы место примыкания пустот к подающему горизонтальному каналу приходилось над помещением с наибольшими теплопотерями (жилая угловая комната с наибольшей площадью наружных ограждений). Некоторое количество пустот как первого, так и второго хода заглушают. В число заглушённых пустот включают одну — две крайние пустоты, расположенные вблизи наружных ограждений, часть пустот, проходящих над коридором, а также пустоты, требуемые для электропроводки. Для исключения теплопотерь, вызванных утечками воздуха, систему герметизируют.

Плиты перекрытия изготавливают с вертикальными отверстиями диаметром 30…40 мм, расположенными на расстоянии 0,2…0,4 м от торцов плит, пустоты в торцах заглушают, а в вертикальных отверстиях заглушаемых пустот устанавливают пробки. В качестве эффективно работающей части пустоты принимают среднее арифметическое между длиной панели и расстоянием между центрами вертикальных отверстий.
