Вентилируемый оконный блок
Вентилируемый оконный блок, изображенный на рис. 1.6, отличается тем, что для беспрепятственного прохождения воздуха из межстекольного пространства 8 в вентиляционное устройство приведенная площадь щелей притворов равна приведенной площади соединительного устройства 7 в вертикальном импосте 10. Благодаря этому обеспечивается требуемый воздухообмен помещения.

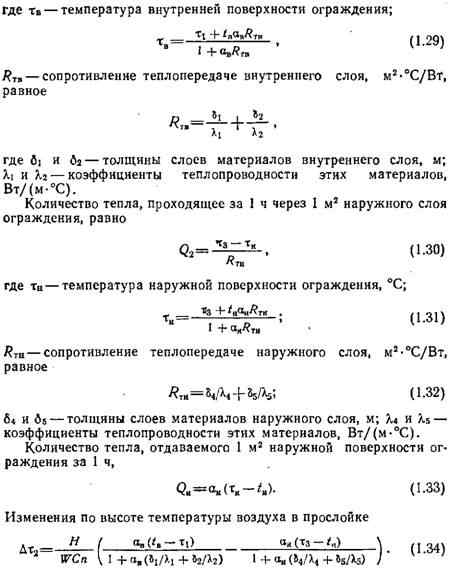

Теплотехнический расчет СУТ-1. Расчетные схемы изображены на рис. 1.7.
Алгоритм расчета теплопередачи через стеновые панели при фильтрации воздуха представлен на рис. 1.8, где отражены все основные этапы расчета. Команды располагаются в прямоугольниках, инструкции, носящие характер вопроса, — в ромбиках, входные инструкции помещаются в овальных фигурах. Стрелки показывают направление потока логической информации от одного этапа к дру» гому.
Расшифровка обозначений представлена в [2; 12].
