Учитываются перетекания воздуха между помещениями. Если помещение отгорожено от соседнего помещения (противоположного фасада), но не имеет двери, в воздушном балансе учитывается перетекание воздуха через внутреннюю стену. Если представительное помещение сообщается с соседним, воздушный режим принимается для двух помещений как одно целое.

Далее, решая уравнения воздушного и теплового баланса, можно определить температуру воды, t°B, поступающей на отопление одного фасада, и расход подмешиваемой воды G.

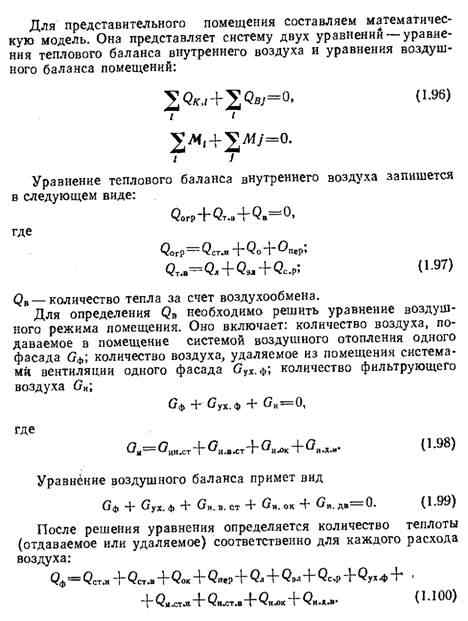

Теперь рассмотрим математическую модель режима здания с воздушной системой отопления.

Метод регулирования остается прежним. Здание обогревается с помощью двух пофасадных вентиляционных установок. Чтобы управлять местным количественно-качественным регулированием, необходимо знать: расход и температуру воды, поступающей из котельной, расход и температуру воды, поступающей к калориферам одного фасада; расход воды на подмешивание и температуру обратной воды, равной температуре подмешивания.

Учитываются перетекания воздуха

Вопросы для самопроверки

1 Каковы конструктивные особенности систем воздушно-лучистого отопления? 2 Назовите основные принципы проектирования систем воздушно-лучистого отопления. 3. Каковы особенности технических решений конструкций с утилизацией тепла, уходящего через наружные стены со специальными вентиляционными устройствами? 4. В чем заключается эффект утилизации тепла СУТ-1? 5. Расскажите об отличиях и дайте последовательность теплотехнического расчета СУТ-1? 6. В чем отличие принципа работы СУТ-2? 7. Дайте схему решений утилизации.тепла, уходящего с вентиляционным воздухом. 8. Расскажите о методике расчета теплового насоса. 9. Какие вы знаете нетрадиционные системы управления отоплением и вентиляцией? 10. Опишите математическую модель теплового режима помещений при автоматическом управлении отоплением и вентиляцией.
