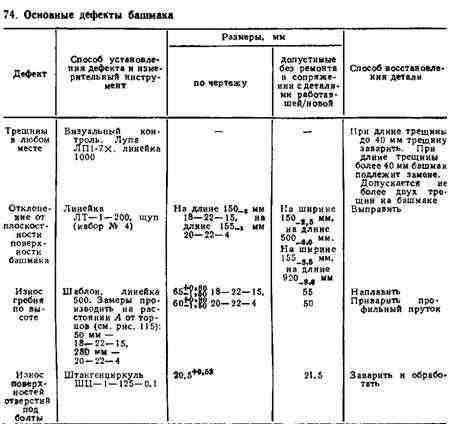

Башмак гусеницы трактора изготовляют из стали 40ГР. Твердость почвозацепа башмака должна находиться в пределах НВ 229 … 363. Башмак бракуют при общей площади обломов более 2000 мм2, при трещинах длиной более 40 мм и при износе гребней по высоте более 30 мм. В табл.74 приведены дефекты и допустимые без ремонта размеры башмака.

Погнутость башмака устраняют на 100-тонном гидравлическом прессе. Неплоскостность поверхности должна быть не более 2 мм на длине 500 мм.

Гребень башмака наплавляют на специальной установке. На стол установки укладывают башмаки, присадочный материал, засыпают флюс и наплавляют гребень по высоте.

Режим наплавки: сила тока 900 … 1000 А, напряжение дуги 40 … 45 В, скорость наплавки 12 м/ч, скорость подачи электрода диаметром 4 мм 108 м/ч.

Применяемая для наплавки проволока Св-18ХГСА. Твердость наплавки НВ 250 … 280.

При большом износе гребня башмака целесообразно приваривать профильный пруток.

Башмак гусеницы трактора

Износ отверстий устраняют на полуавтомате для сварки в среде углекислого газа. Вставляют в отверстия фланцы диаметром 16 мм толщиной 2 … 3 мм из стали СтЗ, заплавляют четыре отверстия. Режим наплавки: сила тока 300 …320 А, напряжение дуги 28 … …32 В, скорость наплавки 27 м/ч, скорость подачи электрода диаметром 2 мм 200 м/ч. Наплавка полуавтоматическая, в среде углекислого газа.

Твердость наплавки НВ 250 … 350.

Затем сверлят по кондуктору отверстия на радиально-сверлильном станке 2А592 и зенкуют фаски.
