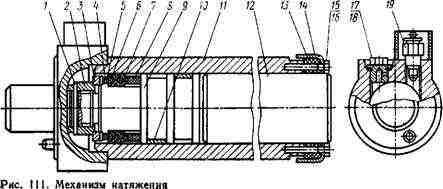

МЕХАНИЗМ СДАВАНИЯ
Разборка. Отгибают конец шплинта 7 (см. рис. 107) и вынимают его из отверстия стяжного стержня. Устанавливают механизм сдавания в приспособление.
Сжимают пружину 3 до отхода прокладки 5 до гайки 6, затягивают гайки штанг приспособления и отводят шток пресса. Отвертывают гайку 6 со стяжного стержня. Вторично сжимают пружину.
Освобождают пружину, последовательно отвертывая гайки штанг и отводя шток пресса. Снимают приспособление с пресса, фланец 2, пружину 3 и фланец 4 со стержня 1.
Сборка. Надевают на стержень 1 фланец 2 и устанавливают стержень с фланцем в приспособление. Устанавливают пружину 3 и фланец 4 на стержень. Надевают на штанги приспособления нажимную шайбу, навертывают гайку и устанавливают приспособление с механизмом натяжения на пресс.
Сжимают пружину до упора втулки нажимной шайбы в контрольное кольцо. Затягивают гайки штанг и отводят шток пресса.
Смазывают резьбу стержня 1 графитной смазкой, устанавливают прокладку 5 и навертывают на него гайку 6 на размер А -40 … …45 мм. Вставляют в отверстие стержня шплинт 7 и загибают его концы.
Вторично сжимают пружину, отвертывают гайки штанг, отводят шток пресса и снимают механизм сдавания с пресса.
