На участках внутренней поверхности гильзы, отстоящих не более 20 мм от верхнего торца и 80 мм от нижнего торца гильзы, допускается наличие чистых газовых раковин по наибольшему измерению не более 2 мм и глубиной не более 1 мм в количестве не более 3 шт., расположенных одна от другой на расстоянии не менее чем на 30 мм. На участке длиной 20 мм от верхнего торца гильзы допускается усадочная пористость площадью не более 1 см2 с наибольшим размером пор до 1 мм.

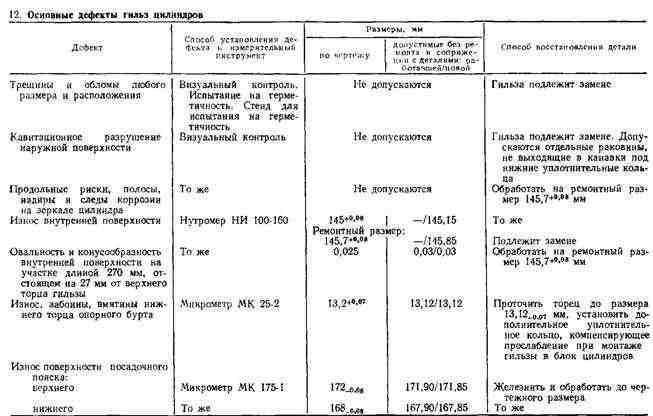

При установке отремонтированных гильз в блок необходимо для обеспечения выступания нижнего опорного бурта над плоскостью блока в пределах 0,070 … 0,330 мм подложить под бурт дополнительное кольцо, компенсирующее подрезку его торца. Отремонтированные гильзы цилиндров (0 145,7 мм) так же, как и новые (145 мм), сортируют на четыре размерные группы согласно табл. 13 по наименьшему внутреннему диаметру.

На участках внутренней поверхности гильзы

Индекс размерной группы выбивают на верхнем торце гильзы.
