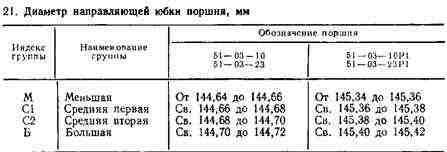

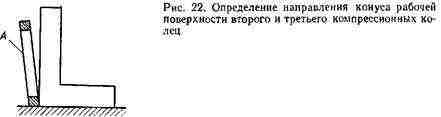

13. На втором и третьем компрессионных кольцах (имеющих конусную рабочую поверхность) должна быть метка «Верх» на торце меньшего диаметра. Для определения направления конуса рабочей поверхности этих колец, если метка «Верх» отсутствует, устанавливают кольцо рабочей конусной поверхностью на ровную плиту и прижимают к плите с внутренней стороны пальцем (рис. 22).

Затем к торцовой стороне подводят угольник и определяют, в какую сторону наклонено кольцо. Метка «Верх» должна быть на торце А, в сторону которого наклонено кольцо.

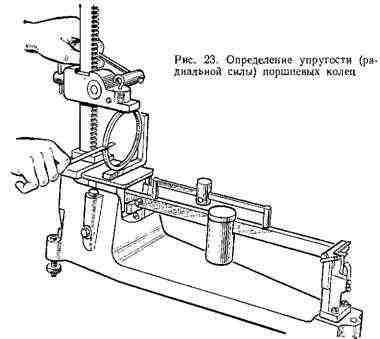

14. Параметры устанавливаемого на поршень 51-03-10 комплекта 03694-1СП поршневых колец приведены в табл. 22. Замеры параметров производят, как показано на рис.23 и 24. При увеличении торцового зазора между кольцом и канавкой поршня до 0,4 мм и зазора в стыке колец, вставленных в гильзу, до 5 мм кольца выбраковывают.

На втором и третьем компрессионных кольцах

В запасные части поршневые кольца нормального и ремонтного размеров поставляются комплектами на один дизель. Наружный диаметр кольца ремонтного размера (03694-1Р2-1СП) на 0,7 мм больше кольца нормального размера (03694-1СП).

Ремонтные кольца предназначены для установки совместно с ремонтным поршнем.

На втором и третьем компрессионных кольцах

15. Комплект 51-03-115СП поршневых колец, устанавливаемых на поршень 51-03-23, состоит из верхнего компрессионного кольца А27.06.02.101 трапециевидного поперечного сечения, двух конусных компрессионные колец А27.06.00.014 толщиной 3,5l|};[!J мм> верхнего маслосъемного кольца А27.16.70.000 со спиральным расширителем и нижнего маслосъемного кольца А27.16.20.013 без хромового покрытия и расширителя. Оба маслосъемных кольца имеют высоту 13 мм. Верхнее компрессионное и конусные кольца устанавливают на поршень торцом с меткой «Верх«, обращенным к днищу.

На втором и третьем компрессионных кольцах

На втором и третьем компрессионных кольцах
