Надевают на резьбовой конец штока 15 конусную оправку. Напрессовывают на шток собранную крышку 13 скребком к цапфе. Снимают конусную оправку. Надевают на шток втулку 16.

Совместив отверстия штока и втулки, вставляют в отверстие палец 17. Устанавливают в канавку втулки пружинное кольцо 18, надевают на поршень 19 кольцо 30, защитные кольца 20 до упора в торец. Устанавливают на поршень две манжеты 22 до упора в защитные кольца.

Надевают на шток упор 23, установив в канавку штока уплотнительное кольцо 21, надевают на шток поршень 19 с манжетами и устанавливают второй упор 23. Закрепляют поршень на штоке гайкой 24; момент затяжки гайки 1500 Н-м.

Надевают на резьбовой конец

Устанавливают в канавку втулки 27 клапана уплотнительное кольцо 28, устанавливают втулку в отверстие штока до упора в торец. Вставляют в отверстие втулки клапан 26. Устанавливают в отверстие штока проставку 29 до упора во втулку, пружину 31 на хвостовик клапана и второй клапан хвостовиком в отверстие пружины. Надевают на втулку второго клапана уплотнительное кольцо и вставляют втулку в отверстие штока. Навертывают накидную гайку 25 на резьбовую поверхность штока.

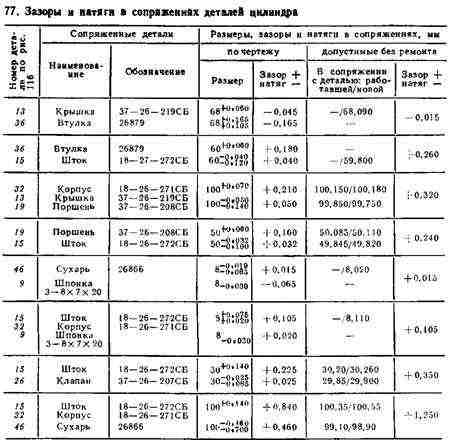

Раскомплектовка клапана с втулкой не допускается, так как эти детали притерты друг к другу.
