Ремонт. Натяжное колесо изготовлено из стали 40 Л-1 и термически обработано до твердости поверхностного слоя HRC За 45.

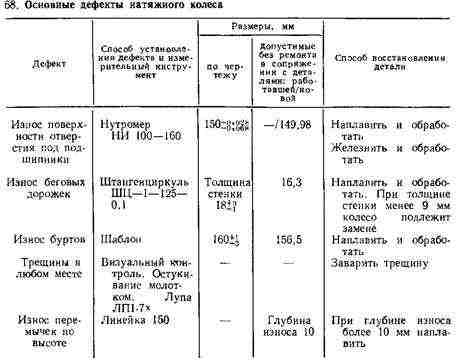

Колесо подлежит замене при толщине стенки беговой дорожки менее 9 мм. В табл.68 приведены дефекты и значения допустимых без ремонта размеров натяжного колеса.

Трещины на спицах разделывают под заварку фаской 4×45° и заваривают. Беговые дорожки и торцовые поверхности направляющих реборд колеса и отверстие под подшипник наплавляют под флюсом. Наплавки беговых дорожек и торцовых поверхностей направляющих реборд производят на специальной установке.

На ней монтируют сварочную головку для автоматической сварки и наплавки типа АДС-1000-2. Шпиндель вращается с частотой 0,26 об/мин. Скорость подачи проволоки может быть 0,5 … 2,0 м/мин, диаметр проволоки — 3 … 6 мм. Деталь устанавливают на оправке, укрепленной в шпинделе.

Натяжное колесо

Наплавку производят проволокой Св-08 под флюсом АН-348А.

Наружная поверхность беговой дорожки наплавляется до диаметра 750+6. Наплавку следует вести по шаблону для замера высоты направляющих реборд.

Наплавленные поверхности должны иметь твердость не менее НВ 350. Режим наплавки: скорость подачи электродной проволоки 2,0 м/мин, скорость наплавки 57 м/ч, частота вращения детали 0,5 об/мин, сила тока 700 А, напряжение 38 В, диаметр электрода 4 …5 мм.
