Пальцы и втулки гусениц запрессованы в звенья усилием 500 кН, поэтому для разборки гусениц необходимо пользоваться специальным гидравлическим прессом. На ремонтных предприятиях распрессовка пальцев осуществляется с помощью стандартного пресса типа ПБ-002 усилием 1000 кН.

Болты крепления башмаков звеньев гусениц отворачивают с помощью гайковерта.

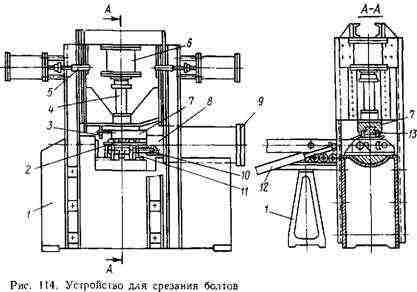

В связи с тяжелыми условиями эксплуатации тракторов на строительстве и износом головок болтов некоторая часть болтов не может быть отвернута даже с применением мощных гайковертов и поэтому срезается газовой резкой. Для механизации этого процесса применяется устройство, показанное на рис.

114. Дополнительный гидропривод, установленный вертикально, служит для прижима болтов гусеницы.

Устройство имеет гидроцилиндр 6 со штоком 4. На конце штока в прижимной головке 7 закреплен ползун 12, взаимодействующий со штоком 8 гидропривода 9. К ползуну 13 прикреплены рубящие элементы 2. Ползун устанавливается в исходное положение пружиной 3. Фиксаторы 5 фиксируют гидропривод в верхнем и нижнем положениях.

Пальцы и втулки гусениц

Устройство работает следующим образом. Гусеничная цепь устанавливается в станину 1 и по мере разборки продвигается рычагом 11.

Звено гусеничной цепи прижимается гидроцилиндром через шток и ползун к станине. Пальцы выпрессовывают с помощью гидропривода толкателем 10.

Одновременно гидропривод воздействует на ползун, который с помощью рубящих элементов снимает головки болтов гусеничной ленты.
