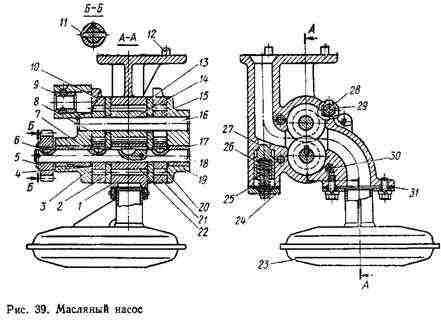

Помечают все шпильки крепления насоса для последующей их установки в прежнее положение. Расстопоривают шайбы 29 и отвертывают гайки с двух шпилек 30 и с двух призонных шпилек 28, стягивающих детали насоса.

Выбивают медным молотком две призонные шпильки 28 и снимают их с насоса. Снимают с насоса легкими ударами медного молотка переднюю крышку 3, затем корпус 10 откачивающей секции и ведомую откачивающую шестерню 8. Снимают ведущую откачивающую шестерню 4 со шпонки, не повреждая плиту 2. Выбивают шпонку из гнезда.

Снимают плиту 2 и корпус 1 нагнетательной секции насоса. Снимают с оси ведомую шестерню 14 нагнетательной секции. Вынимают из задней крышки валик 18 ведущих шестерен с плитой 13 и шестерней 20. Снимают с оси шестерни 15.

Помечают все шпильки крепления насоса

Вывертывают шпильки 30 из корпуса задней крышки 19 и выпрессовывают ось 16. С валика 18 снимают шестерню 20.

Выбивают шпонку из гнезда и снимают плиту.

Снимают при необходимости с валика ведущую шестерню 22 нагнетательной секции, предварительно высверлив в отверстиях под штифт закерненные места и выбив штифт.

Выпрессовывают ступенчатой оправкой втулки в передней и зад-» ней крышках, если они имеют износ по диаметру отверстия более 0,053 мм.
