После растачивания втулки верхней головки проверяют отклонение от параллельности осей отверстий во втулке и нижней головке стержня шатуна, а также отклонение этих осей от одной плоскости. Отклонение от параллельности осей отверстий втулки и нижней головки шатуна (изгиб) и отклонение осей втулки и нижней головки шатуна от одной плоскости (скручивание) на длине 100 мм допускается не более 0,04 мм.

ПОРШЕНЬ

Неисправностями поршня являются: грубые риски, надиры, вмятины на головке поршня, выше верхнего компрессионного кольца, на юбке поршня; износ направляющей юбки поршня и отверстия под поршневой палец; отложения нагара на головке поршня и в канавках под поршневые кольца.

ПОРШЕНЬ

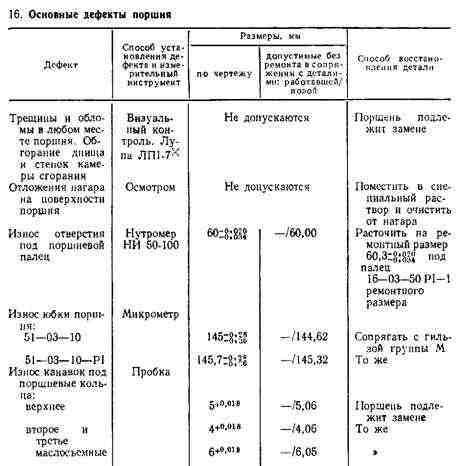

Поршень изготовлен из алюминиевого сплава АЛ25 (ГОСТ 2685 75). Поршни, имеющие трещины, грубые забоины и вмятины на канавках под поршневые кольца, обгорание кромок камеры сгорания, бракуются. Основные дефекты поршня, а также значения допустимых без ремонта размеров, приведены в табл.16.

ПОРШЕНЬ

Изношенное отверстие под поршневой палец растачивают на ремонтный размер 60 мм под ремонтный палец 16-03-50-PI-1. Отклонение от перпендикулярности расточенного отверстия под поршневой палец относительно оси юбки поршня должно быть не более 0,04 мм на длине 100 мм.
