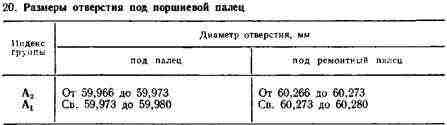

10. Поршни по диаметру отверстия 601 мм под поршневой палец сортируют на две размерные группы согласно табл. 20. Сортировку поршней по группам производят по наименьшему диаметру отверстия. Индекс размерной группы отверстия под палец наносится на торце юбки поршня. После развертки отверстий в бобышках поршня под палец 51-03-50PI-1 ремонтного размера до диаметра 60,З;» мм поршни должны быть рассортированы на две размерные группы согласно табл.20.

Поршни по диаметру отверстия

11. Посадка поршневого пальца нормального и ремонтного размеров в отверстии бобышек поршня с натягом 0,016 … 0,030 мм должна быть обеспечена при сборке подбором одноименных групп (Ai или А2) поршней и пальцев.

12. Для обеспечения минимального температурного зазора между поршнем и гильзой цилиндра в пределах 0,34 … 0,38 мм поршни по диаметру юбки нормального и ремонтного размеров (как и гильзы цилиндров) сортируют на четыре размерные группы согласно табл. 21. Так как юбка поршня имеет овально-бочкообразную форму, поршни сортируют по наибольшему диаметру юбки в плоскости, перпендикулярной к оси поршневого пальца на участке высотой 35 мм от торца юбки. Индекс размерной группы выбивают на днище поршня. Диаметр юбки ремонтного поршня (51-03-10-PI и 51-03-23-PI) больше, чем у поршня нормального размера на 0,7 мм.

Ремонтный поршень предназначен для установки в гильзу цилиндра, диаметр которой на 0,7 мм больше, чем у гильзы нормального размера.
