3. Посадка поршневого пальца во втулку верхней головки шатуна должна быть с зазором 0,014 … 0,033 мм.

Палец должен иметь посадку без ощутимого люфта и перемещаться из одного крайнего положения в другое усилием руки.

4. Маслоподводящий канал в теле шатуна и два отверстия в верхней головке шатуна должны быть очищены от металлических частиц, пыли и грязи и продуты сжатым воздухом. Проверяют чистоту канала с помощью намагниченного стержня.

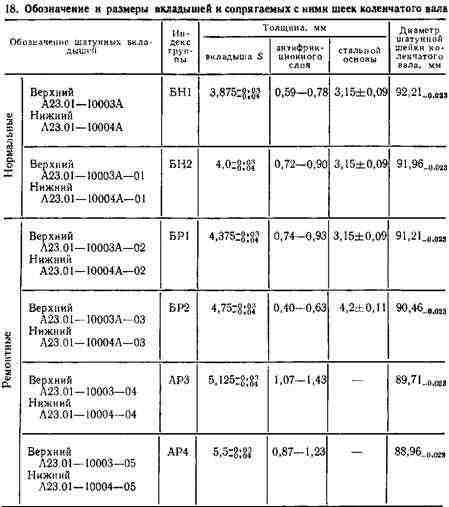

5. При сборке шатуна с вкладышами необходимо обратить внимание на маркировку вкладышей. Размеры вкладышей, их маркировка и диаметры сопрягаемых с ними шеек коленчатого вала приведены в табл.18. Вкладыши взаимозаменяемы и при установке не требуют подгонки. Поскольку контур внутренней поверхности шатунных вкладышей имеет овальную форму (наименьшая толщина вкладыша — у плоскости разъема), толщина S указана в диаметральной плоскости, перпендикулярной к плоскости разъема вкладыша. Зазор в шатунном подшипнике в этой плоскости 0,1 … 0,164 мм.

При зазоре в шатунном подшипнике более 0,3 мм вкладыши подлежат замене. Зазор в подшипнике и диаметр отверстий во вкладышах, установленных в шатун, измеряют в плоскости, перпендикулярной к плоскости разъема шатуна и крышки (рис.21).
