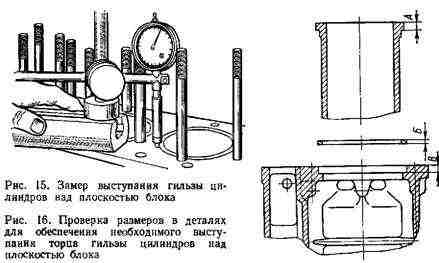

Поворот гильзы в блоке может изменить высоту ее выступания над блоком, овальность и конусообразность внутренней поверхности. Если высота выступания гильзы выходит за пределы 0,07 … 0,33 мм, проверяют толщину бурта гильзы, толщину медной прокладки и глубину расточки в блоке цилиндров. Толщина А (рис. 16) бурта гильзы должна быть 13,2 мм; глубина В расточки в блоке цилиндров 14мм; толщина Б медной прокладки l мм.

Подбором другой медной прокладки или гильзы обеспечивают необходимую высоту выступания над блоком. После этого наносят метки на торцах гильзы и блоке для установки гильзы в прежнее положение.

Вынимают гильзу из блока.

Поворот гильзы в блоке

Устанавливают новые резиновые кольца уплотнения в канавки гильз. Кольца должны быть упругими, без повреждений, не перекручены и выступать из канавок гильзы на 1,5 … 2,5 мм. Смазывают суриком нижний посадочный поясок гильзы и уплотнительные кольца. Устанавливают гильзы в блок с помощью приспособления (см. рис. 14, б), совмещая метки на торцах гильз и блока при установке. Проверяют, как указано выше, овальность и конусообразность внутренних поверхностей гильз.
