При наплавке отверстия под подшипники используют приспособление — вращатель, на котором устанавливают деталь, и электрод заводят в отверстие детали под углом 30° к оси поверхности.

Наплавку производят электродной проволокой Св-08 диаметром 16 мм под флюсом АН-348А аппаратом А-560 до диаметра 150 мм. Режим наплавки: скорость подачи электрода 101 м/ч, скорость наплавки 24 м/ч, частота вращения детали 1,0 об/мин, шаг наплавки 4,5 мм, сила тока 100 А. Напряжение на дуге 25 В при прямой полярности. Наплавленная поверхность должна иметь твердость не менее НВ 170 … 220. После наплавки деталь обрабатывают на токарном станке, отверстие под подшипник растачивают на проход до чертежного размера.

Поверхности беговых дорожек и торцовых поверхностей направляющих реборд колеса не обрабатывают.

При обрыве болтов в отверстиях ступицы после засверливания болты удаляют экстрактором. При износе резьбы в отверстиях ступицы их заваривают, после чего вновь высверливают отверстия и нарезают резьбу.

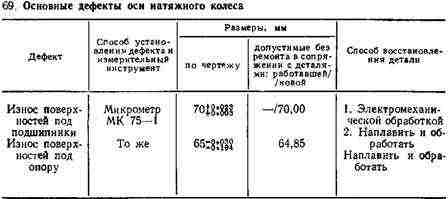

Ось натяжного колеса изготовлена из стали 45 X, твердость оси НВ 229-285. В табл. 69 приведены дефекты и допустимые без ремонта размеры оси.
