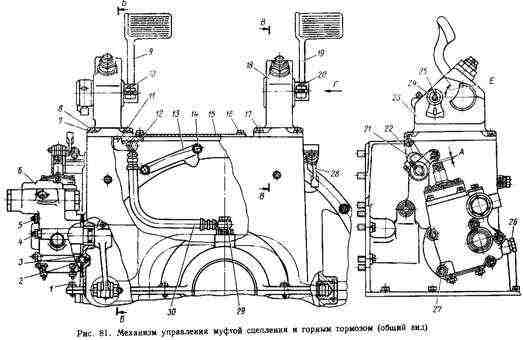

При разборке отсоединяют пружину 70 от винта 69 и вынимают винт из кожуха. Вынимают шплинт 66 из пальца 67 и, вынув палец, разъединяют рычаг с тягой 65. Отвернув болты 17, снимают колонку 18 в сборе с рычагом и педалью.

Ослабляют болт 73 и снимают с оси рычаг 71, вынимают шпонку 72 и ось 68 в сборе с рычагом из кожуха. Ослабляют болт 20, снимают педаль 19 и шпонку.

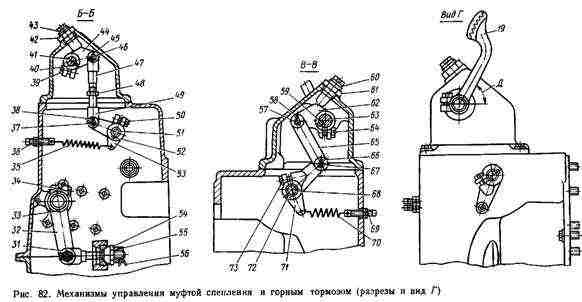

Отвертывают гайку 61 и вывертывают упор 60. Ослабляют гайку 64 и выбивают ось 63. Вынув шплинт 58, разъединяют рычаг 62 с тягой 65.

Отсоединяют пружину 35 от винта 36 и вынимают винт из кожуха. Вынимают шплинт 38 из пальца 37 и, разъединив рычаг с вилкой 49, вынимают палец. Отвертывают болты 8 с шайбами 7 и снимают колонку 23 в сборе с рычагом, вилкой, упором, рукавом и педалью. Ослабляют болт 50 и снимают с оси рычаг 53, вынимают шпонку 52 и ось 51 в сборе с рычагами из кожуха.

При разборке отсоединяют пружину

При разборке отсоединяют пружину

Расстопорив штуцер 12, отсоединяют рукав 30 от колена 11 и вывертывают колено. Ослабляют болт 10, снимают педаль 9 и шпонку. Отвернув гайку 42, вывертывают упор 43.

Ослабляют гайку 39 и выбивают ось 41.

Вынув шплинт 45, разъединяют рычаг 44 с тягой 47. Вынимают шплинт 25 и снимают фиксатор 24.

Ослабив болт 34, снимают с вала сервомеханизма рычаг 32 с тягой и шпонку 33. Отвертывают гайки 4 и болт 27, снимают сервомеханизм 6.
