При сборке гусениц нужно соблюдать следующие требования: 1) при несовпадении отверстий под болты на звеньях и башмаках допускается производить развертку отверстий по месту до диаметра 20,3 мм; 2) перед сборкой допускается покрытие олифой поверхности резьбы гайки; 3) торцы втулки 1 замыкающего пальца после запрессовки должны быть выполнены заподлицо со звеньями 2 и 3 (рис. 115).

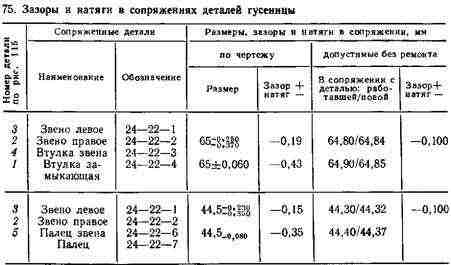

В процессе сборки гусениц необходимо обеспечивать зазоры и натяги в сопряжениях деталей, указанные в табл. 75.

При сборке гусениц

Устанавливают левое 3 (рис. 115) и правое 2 звенья на приспособление пресса и между ними ставят втулку 4. Напрессовывают звенья на втулку. Торцы втулок должны выступать на размер А — (13,5 ± ± 0,1) мм. Вставляют палец 5 во втулку 4, приставляют к торцам пальца левое и правое звенья и между ними ставят следующую втулку. Напрессовывают двухштоковым прессом оба звена на палец и втулку.

Аналогично собирают последующие пары звеньев. При сборке 38-й, последней, пары устанавливают замыкающую втулку 1, которая короче остальных на 25 мм.

Торцы замыкающей втулки не должны выступать над плоскостью звена.

Устанавливают на звенья 38 башмаков 6 и закрепляют каждый башмак четырьмя болтами 7 с гайками 8; момент затяжки болтов 500 … 550 Н м.
