При установке верхнего маслосъемного кольца замки расширителя и кольца располагают в диаметрально противоположных положениях. Маслосъемные кольца А27.16.70.000 со спиральным расширителем и А27.16.20.013 без хромового покрытия могут быть установлены на поршень 51-03-10. Поршень 51-03-23-PI и комплект колец 51-03-115-Р1СП ремонтного размера имеют наружный диаметр на 0,7 мм больше, чем у этих деталей нормального размера.

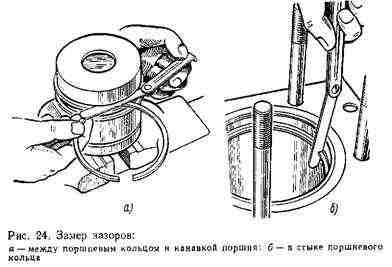

16. Поршневые кольца должны без заеданий, легко прокатываться по всей канавке вокруг поршня.

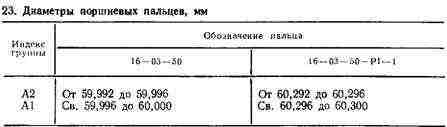

17. Поршневые пальцы нормального и ремонтного размеров (как и шатуны по диаметру отверстия втулки верхней головки) сортируют по наибольшему наружному диаметру на две размерные группы согласно табл. 23.

Индекс группы ставят на торце пальца маслостойкой краской соответствующего цвета (А2 — желтый, А1 — зеленый).
