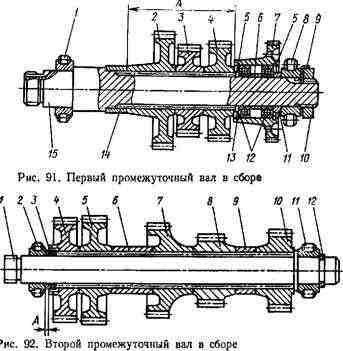

Разборка первого промежуточного вала. С помощью съемника спрессовывают внутреннее кольцо подшипника 1 (рис. 91) и устанавливают первый промежуточный вал 15 в приспособление гайкой 10 вверх. Расстопорив и отвернув гайку 10, снимают ее вместе со стопорной шайбой 9 с вала 15.

Съемником спрессовывают с вала внутреннее кольцо подшипника 8, снимают кольцо 11 и спрессовывают шестерню 7 в сборе с подшипниками 12, стопорными кольцами 5 и проставкой 6. Далее последовательно снимают с вала 15 кольцо 13, шестерни 4, 3 и 2 и втулку 14.

Разбирают шестерню 7, сняв с нее два стопорных кольца 5 и выпрессовав два подшипника 12 с проставкой 6.

Разборка второго промежуточного вала. Снимают замковое кольцо 12 (рис. 92), спрессовывают внутреннее кольцо подшипника 11 и устанавливают вал 1 в приспособление подшипником 2 вверх. Съемником спрессовывают подшипник 2 и снимают последовательно пакет прокладок 3, шестерни 4 и 5, втулку 6, шестерни 7 и 8, втулку 9 и шестерню 10.

Разборка первого промежуточного вала

Разборка нижнего вала. Устанавливают нижний вал 1 (рис. 93) в приспособление конической шестерней вниз и съемником спрессовывают подшипник 2. Далее последовательно снимают пакет прокладок 3, втулку 4, кольцо 5, муфты 8 и 9, шестерню 10, втулку 11, проставку 12, шестерню 13, вторую втулку 11, муфты 9 и 14, шестерню 15, третью втулку 11 и втулку 16. Спрессовывают внутреннее кольцо подшипника 17.
