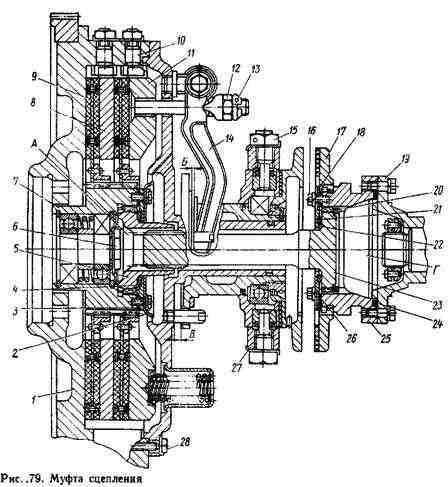

Отсоединяют рукав подвода смазочного материала от пальца 15 (рис. 79) и тягу сервомеханизма от рычага 27, перемещающего муфту включения. Отсоединяют муфту 25 от фланца 19 верхнего вала коробки передач. Отвертывают болты 16 крепления крышки 22 тормозка 17.

Передвинув карданный вал 23 вместе с муфтой 25 вперед по ходу трактора и сдвинув, придерживая тормозок, муфту 25 к фланцу верхнего вала коробки передач, снимают и опускают муфту. Ввертывают в нажимной диск через отверстия фланца стяжные технологические болты М12Х35, чем снимается нагрузка с регулировочных болтов.

Из кабины через люк в верхней половине кожуха муфты сцепления опускают трос и стропят муфту за цилиндрическую поверхность ползуна муфты включения. Масса муфты сцепления 90 кг.

Трос должен быть закреплен в кабине трактора или надежно удерживаться подъемником.

Расстопорив болты 28 крепления фланца к маховику, вывертывают их, проворачивая маховик. Сдвинув фланец с нажимным диском и муфтой включения в сторону коробки передач, снимают его вместе с карданным валом 23 с трактора, опустив вниз.

Вынимают из фланца карданный вал с крышкой 22 тормозка и резиновым кольцом 21.

Предупреждение. При опускании фланца запрещается находиться под ним.

 рукав подвода

Снятие ведомых деталей муфты сцепления. Расстопорив, отвертывают болты крепления отражателя 2 и крышки 3 муфты карданного вала. Снимают отражатель, крышку, уплотнительное кольцо 4 и уплотнительную прокладку крышки 3. Снимают муфту 5 карданного вала, два ведомых 9 и ведущий 8 диски. Расстопорив гайку 6 крепления зубчатого барабана 7 и, отвернув ее торцовым ключом, снимают пластину и стопорную шайбу гайки.
