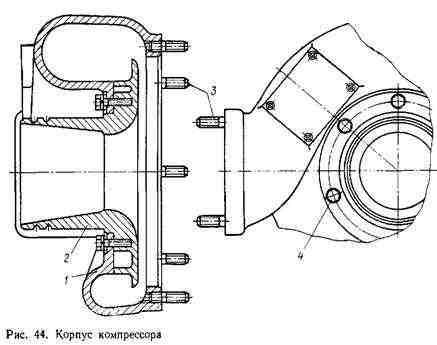

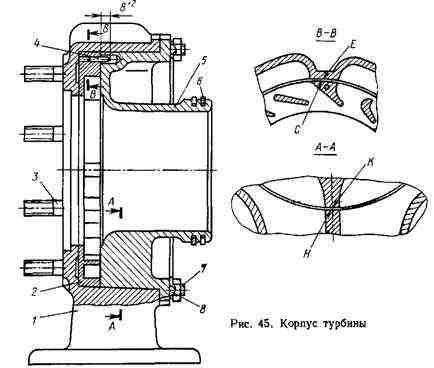

Сборка корпуса турбины. Ввертывают в резьбовые отверстия корпуса 1 (рис.45) шпильки 3 и 7. Запрессовывают штифт 4 (если он выпрессовывался) в отверстие соплового венца 2 так, чтобы он выступал на 8+2 мм. Устанавливают сопловый венец в отверстие корпуса турбины так, чтобы поверхность С разделителя венца со штифтом 4 была совмещена с поверхностью Е разделителя корпуса турбины.

Устанавливают вставку 5 в корпус турбины по нанесенным при разборке меткам на вставке и корпусе, так чтобы поверхность К разделителя вставки была совмещена с поверхностью Я разделителя корпуса турбины. Штифт в сопловом венце должен войти в отверстие вставки. Устанавливают на шпильки 7 стопорные пластины 8 и закрепляют вставку гайками, усики стопорных пластин отгибают на грани гаек.

Сборка корпуса турбины.

Сборка корпуса турбины.

Сборка корпуса турбины.

Сборка корпуса турбины.

Устанавливают два уплотнительных кольца 6 в канавки вставки турбины.

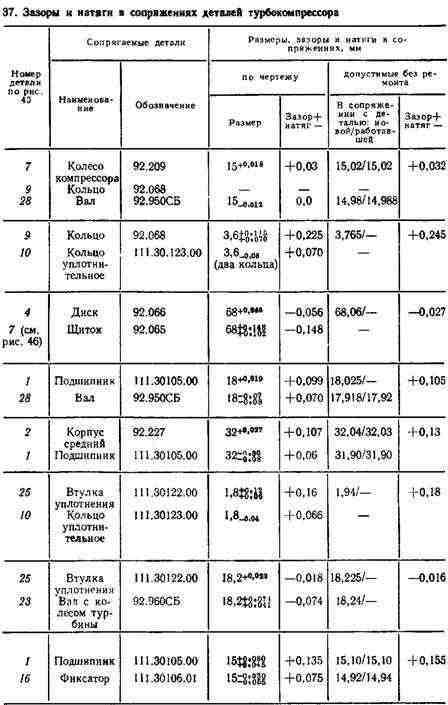

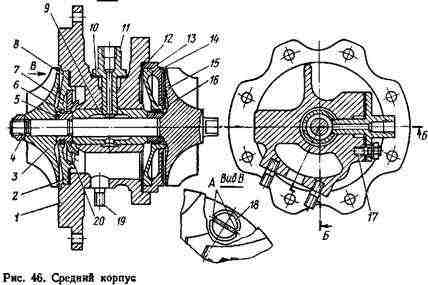

Сборка среднего корпуса с ротором. Устанавливают средний корпус 1 (рис.

46) в приспособление маслоподводящим отверстием вверх. Промывают чистым дизельным топливом или бензином маслоподводящие отверстия и отверстие под подшипник.
