сборка, регулировка, обкатка и установка

При сборке сервомеханизма муфты сцепления необходимо соблюдать следующие требования: 1) золотник 22 (см. рис. 83), клапан 9 и поршень 3 должны перемещаться свободно, без заеданий; 2) выступание поверхности В относительно поверхности P должно быть не более 1,6 мм, а утопание — не более 0,5 мм; 3) заглушку 25 и болты 33 следует ставить на сурике железном густотертом.

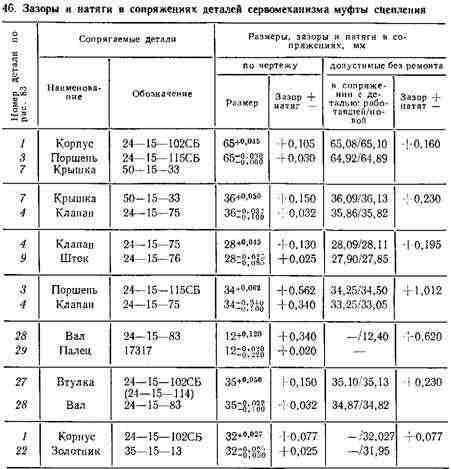

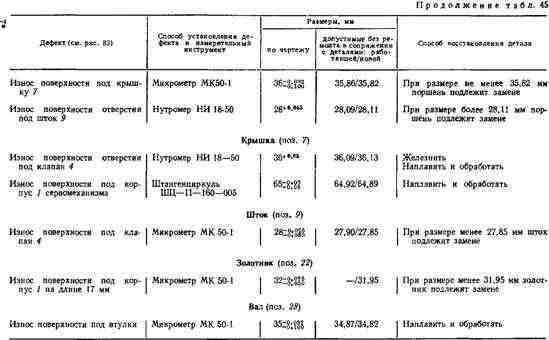

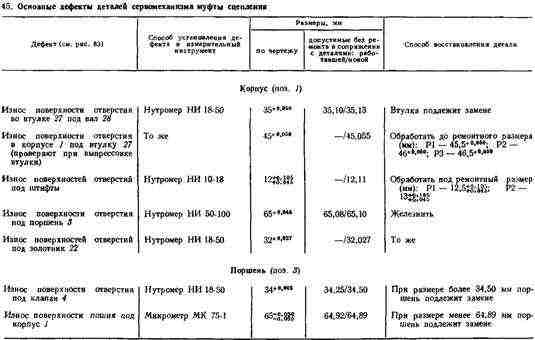

В процессе сборки сервомеханизма муфты сцепления необходимо выдерживать зазоры и натяги в сопряжениях деталей, указанные в табл. 46.

Смазывают трущиеся поверхности сопрягаемых деталей чистым моторным маслом. Надевают на стержень 5 (см. рис.83) последовательно клапан 4, пружину 6 и шток 9. Навертывают шток 9 на стержень 5, выдержав размер (75 ± 2,5) мм между торцами штока и клапана.

сборка, регулировка, обкатка

сборка, регулировка, обкатка

сборка, регулировка, обкатка

Устанавливают уплотнительное кольцо 8 в кольцевую канавку крышки 7. Кольцо должно быть упругим, без повреждений, не перекручено и выступать над цилиндрической посадочной поверхностью крышки на 0,75 мм. Устанавливают в крышку 7 последовательно манжетодержатель 10, манжету 11, пластину 12, воротник 14 и крышку 15.

Совмещают отверстия крышки 15 и пластины 12 с резьбовыми отверстиями крышки 7 и завертывают, не затягивая, болты 13 с пружинными шайбами.
