Присоединяют подъемник и снимают ведущее колесо 20 в сборе с лабиринтом. Масса ведущего колеса50 кг. Отвертывают гайки / с шайбами со шпилек крепления лабиринта.

Снимают с ведущего колеса лабиринт 22 и резиновое уплотнительное кольцо. Вывертывают болты 45 и снимают лабиринт 47 в сборе с уплотнением 46 и прокладкой.

Снимают прокладку и лабиринт 47.

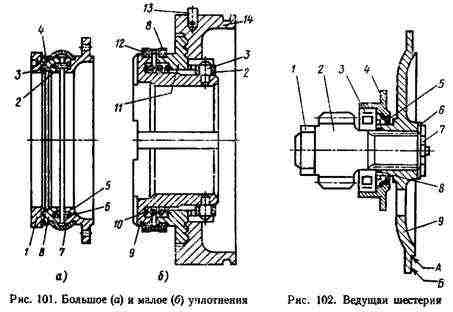

Снимают уплотнение и проволоку 8 (рис. 101, а). Разжимают уплотнение и снимают диск 1 с пальцами 3 сухариков 2 и манжету 7. Вынимают из фланца 5 десять пружин 6. Диски 1 и 4 уплотнения для правильности последующей сборки помечают, связывают и не раскомплектовывают, так как они притерты друг к другу.

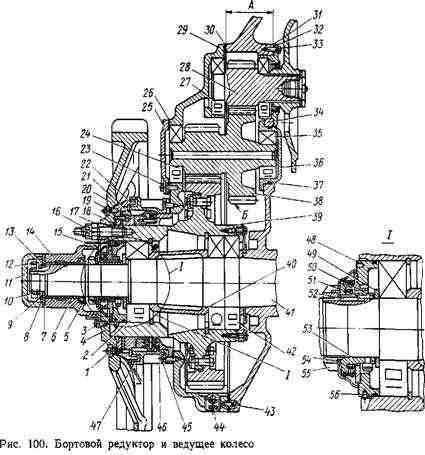

Расстопорив и отвернув гайку 55 (см. рис. 100), снимают козырек 54, втулку 53 в сборе с диском.

Вынимают из ступицы диск уплотнения 48 и снимают с него уплотнительное кольцо 56.

Снимают прокладку и лабиринт

Устанавливают втулку 9 (рис. 101, б) в сборе на приспособление и сжимают пружину 10.

Развязывают проволоку 8 и снимают манжету 12 с диска 11. Освобождают пружину 10 и снимают диски 11 и 14 с втулки 9. Диски связывают и не раскомплектовывают, так как они притерты друг к другу. Снимают с втулки 9 манжету 12 и пружину 10.

Снимают прокладку и лабиринт

Выпрессовывают штифты IS и пальцы 3 сухариков 2 только в случае их замены.

Снятие и разборка бортового редуктора. Выпрессовывают шпонку 52 (см. рис.

100) из шпоночного паза полуоси 41 и удаляют заглушку 51, резиновое кольцо 50 и кольцо 49.
