Снимают со штока крышку 13 со скребком и деталями уплотнения. Вынимают из канавки резиновое кольцо 33. Отвертывают болты 10 крепления скребка 42 и снимают скребок с прокладками 12 и чистиками 43.

Снимают со скребка прокладки 12 и чистики. Извлекают из крышки последовательно шайбу 38, нажимное кольцо 41, четыре манжеты 40, опорное кольцо 39, вторую шайбу и два пружинных кольца 37. Выпрессовывают из крышки втулку 36.

Отвертывают гайки 6 с болтов 7 крепления крышек 45 штока и снимают крышки. Вынимают сухари 46 со сферой 44 из отверстия цапфы штока и снимают шпонки 9.

Проверяют техническое состояние деталей гидроцилиндра согласно данным, приведенным в табл. 76, и ремонтируют их по рекомендациям, указанным в таблице.

СБОРКА И ИСПЫТАНИЕ

Снимают со штока

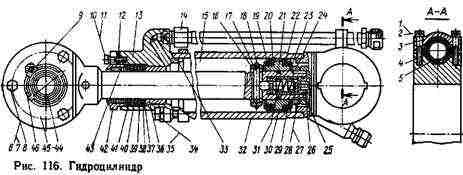

При сборке гидроцилиндра необходимо соблюдать следующие требования: 1) раскомплектовка клапана с втулкой не допускается; конусы клапана и втулки притереть до появления кольцеобразных поясков шириной не менее 0,3 мм; 2) нормальный зазор между отверстием втулки клапана и ребрами клапана должен быть в пределах 0,008 … 0,050 мм; 3) на трущихся поверхностях цилиндра, поршня, штока, а также в канавках под уплотнительные кольца, риски забоины и другие дефекты не допускаются; 4) не допускается при сборке срез резиновых уплотнительных колец, защитных прокладок и манжет; 5) детали гидроцилиндра должны быть защищены от пыли и грязи при хранении и сборке; 6) поршень 19 (см. рис.116) должен свободно, без заеданий поворачиваться и перемещаться в корпусе 32 на длине 800 мм.
