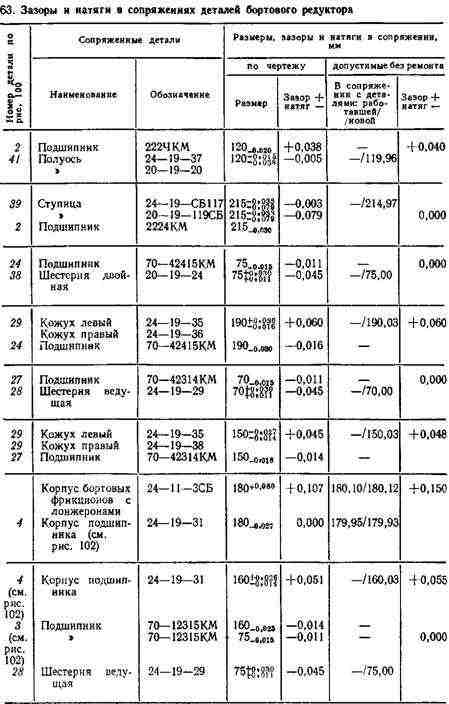

В процессе сборки ведущего колеса и лабиринтных уплотнений необходимо выдерживать зазоры и натяги в сопряжениях деталей, указанные в табл. 63.

Сборка малого уплотнения. Надевают на втулку 9 (см. рис. 101, б) манжету 12 и закрепляют ее проволокой 8 диаметром 1,5 мм; заворачивают манжету на втулку.

Устанавливают втулку с манжетой на оправку и надевают на втулку пружину 10. Проверяют маркировку комплектности уплотнительных дисков 11 и 13; они должны иметь одинаковый порядковый номер. Устанавливают на втулку 9 и пружину 10 диск И и сжимают пружину до упора. Надевают на пальцы 3 сухарики 2 и запрессовывают пальцы во втулку.

Сухарики на пальцах должны свободно, без заеданий проворачиваться. Ослабляют пружину и устанавливают сухарики в пазы диска 11.

Устанавливают манжету 12 в паз диска и закрепляют ее отожженной проволокой.

Устанавливают диск 14 и до окончательной сборки связывают собранное малое уплотнение проволокой.

Сборка большого уплотнения. Устанавливают фланец 5 (см. рис. 101, а) на приспособление. Протирают проточку фланца и устанавливают манжету 7. Закрепляют манжету проволокой 8 в два витка.

Прижимают концы проволоки к манжете. Заворачивают манжету на фланец 5. Вставляют в глухие отверстия фланца десять пружин 6. Запрессовывают в глухие отверстия диска 4 три пальца 3 с надетыми на них сухариками 2 таким образом, чтобы расстояние между торцом диска и торцом головки пальца было 20мм. Сухарики должны свободно вращаться на пальцах. Устанавливают собранный диск на фланец, так чтобы пружины вошли в отверстия диска, а сухарики — в пазы фланца. Накладывают на диск 4 диск 1 и сжимают пружины приспособлением до упора. Надевают манжету и закрепляют проволокой 8 в два витка.
