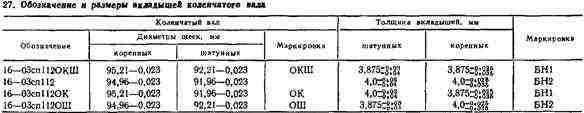

10. Вкладыши в собранном виде имеют овальную форму отверстия, у которого меньшая ось овала находится в плоскости, перпендикулярной к разъему (в табл. 27 и 28 толщина вкладышей приведена в указанной плоскости).

11. Не допускаются к установке вкладыши, имеющие шероховатую на ощупь и изношенную рабочую поверхность.

При сборке и установке коленчатого вала необходимо обеспечить зазоры и натяги в сопряжениях деталей, указанные в табл. 29.

Перед сборкой коленчатый вал тщательно очищают от загрязнений. Внутренние полости шатунных шеек очищают от смолистых отложений и промывают моечным раствором под давлением; температура раствора 50 …90 °С. Проверяют плотность посадки трубок 10 (см. рис.26).

Вкладыши

При установке противовесов на коленчатый вал насухо протирают опорные поверхности вала и противовесов. Последние надевают на втулки плотно усилием руки или легкими ударами молотка массой 300 … 400 г. После установки на втулки люфт противовесов не допускается. Противовесы до затяжки болтов устанавливают так, чтобы между стержнем болта, ввернутого на 3 …5 ниток резьбы, и стенкой отверстия в противовесе был кольцевой зазор.

Крепление противовесов к валу производят в такой последовательности: затягивают болты для обжатия сопрягаемых поверхностей ключом с плечом 450 мм крутящим моментом 150 … 190 Н-м, затем отпускают болт на 0,5 …1 оборот, после чего окончательно затягивают болты (прилегание опорных поверхностей вала и противовесов на участках от края до болта должно быть полным с зазором на более 0,05 мм). Подгибку стопорной пластины к граням болтов допускается производить легкими ударами медного молотка массой не более 500 г. Концы стопорной пластины должны плотно прилегать к граням головки болта.

Забивают в канавку коленчатого вала шпонку 4 (см. рис. 26) и напрессовывают на носок вала шестерню 3, а затем шестерню 2.
