Вставка корпуса компрессора изготовлена из алюминиевого сплава АЛ9, вставка корпуса турбины из чугуна ЖЧН-4.

Вставки корпусов турбины и компрессора, имеющие небольшие риски или отложения металла от колес при трении их о вставку, подлежат зачистке шлифовальной шкуркой зернистостью 80. Снимать нужно только отложения, не меняя профиль вставки.

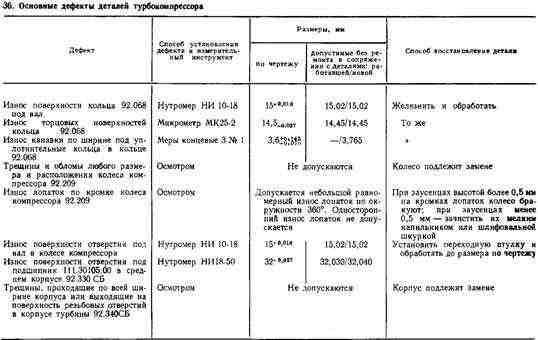

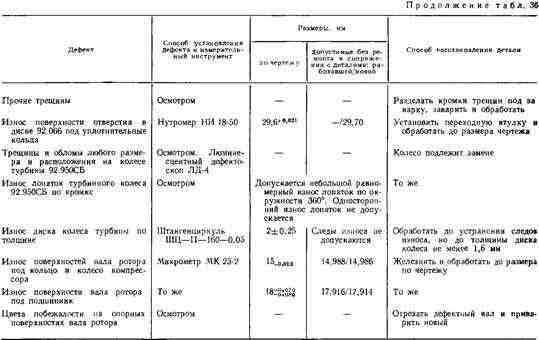

Основные дефекты деталей турбокомпрессора и значения допустимых без ремонта размеров приведены в табл. 36.

СБОРКА, ОБКАТКА И УСТАНОВКА

При сборке турбокомпрессора необходимо соблюдать следующие технические требования.

1. При разборке и сборке турбокомпрессора во избежание повреждения лопаток колес не допускается ставить средний корпус в сборе с ротором на колесо турбины или компрессора. Не допускается ударять молотком по деталям турбокомпрессора при операциях разборки и сборки.
