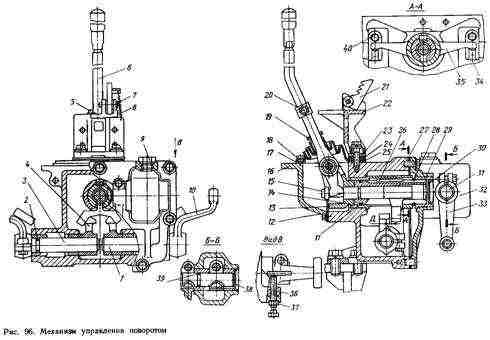

Вывернув болты крепления внутренних рычагов 4, выдвигают валики ) и 3 из внутренних втулок, совмещают шпонки с пазами во втулках, снимают их и выводят валики из корпуса. Снимают пружинное кольцо 28 с полого валика, а затем рычаг 35 и шпонку 26.

Извлекают рычаг 15 из полого валика. Вынимают полый валик из втулки 14 корпуса.

Втулки 14 и 29 корпуса и крышки под полый валик 13 растачиваются в собранном узле, поэтому раскомплектовка корпуса и крышки не допускается.

Разборка крышки. Вывертывают из внутреннего рычага 34 стяжной болт 40. Вывернув из наружного рычага 33 стяжной болт, снимают рычаг и шпонку с валика 31. Несколько выдвигают валик из крышки и снимают уплотнительное кольцо 39. Выбивают валик из втулок крышки с заглушкой 38 легкими ударами по торцу валика со стороны наружного рычага.

Вынимают внутренний рычаг из окна крышки.

Вывернув болты

Аналогично снимают рычаги с другой стороны крышки. При необходимости выпрессовывают заглушку 30 из втулки 29.

ремонт деталей

Проверяют техническое состояние деталей механизма управления поворотом согласно данным, приведенным в табл. 54, и ремонтируют их по рекомендациям, указанным в таблице.
