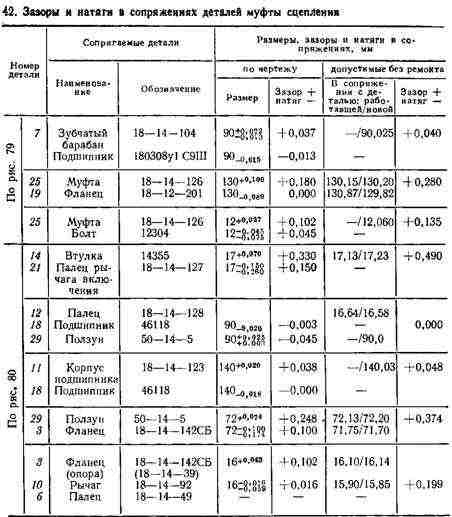

Устанавливают в канавку круглой гайки 17 два уплотнительных кольца, разрезы которых повернуты на 180° относительно друг друга. Навертывают гайку 17 на резьбовой конец ползуна 29, поочередно сжимая и заправляя уплотнительные кольца в отверстие крышки.

Затягивают гайку специальным ключом, используя два отверстия на торце; момент затяжки 90 … 320 Н-м.

Стопорят гайку пружинным кольцом, усик которого вводят в совмещенные отверстия на гайке и ползуне.

Корпус подшипника должен после сборки вращаться свободно, без заеданий. Устанавливают на корпус 11 подшипника рычаг 20 седлом шаровой гайки в сторону маховика. Закрепляют рычаг пальцами 12 и 21 со стопорными пластинами; момент затяжки пальцев 320 …400 Н-м. Отгибают концы пластин на грани пальцев, так чтобы одно радиальное отверстие в головке верхнего пальца 12 не было закрыто концом стопорной пластины.

Затягивают гайку

Сборка фланца с нажимным диском и муфтой включения. Установив в отверстия нажимного диска 1 (см. рис. 80) регулировочные болты 2, укладывают диск гнездами под пружины вверх. Укладывают в гнезда подпятники 26 пружин, пружины 23 и 24, на пружины устанавливают стаканы 25. Установив фланец 3 на пружины, совмещают отверстия фланца с регулировочными болтами и стаканами пружин.

Сжимают прессом усилием 20 кН пружины и ввертывают в нажимной диск 1 со стороны фланца три технологических стяжных болта М12Х35 для удержания пружин. Снимают фланец с пресса.
